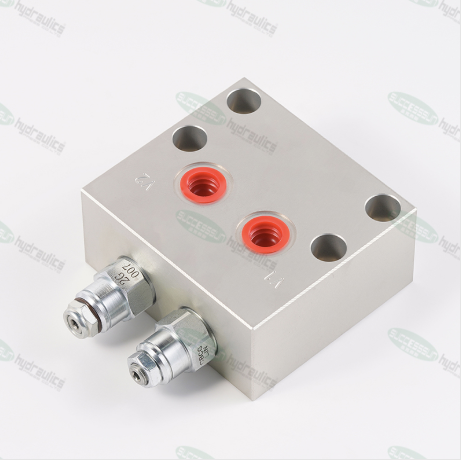

Материал корпуса — единственное поле карточки, которое нельзя проверить измерением: его невозможно увидеть в готовом узле и нельзя подобрать по давлению. В каталоге ООО Шанхай Санксес Гидравлика распределение материалов прослеживается по четырём позициям, и у каждого материала там своё обоснование. Ниже — где какой материал указан, какими словами карточка объясняет выбор и где проходит граница между ними. Все формулировки взяты из карточек; там, где материал не назван, так и сказано. Содержание Три материала и где они названы Чугун: задача выдерживать давление и удар Алюминиевый сплав: задача снизить массу Кованая сталь 45: где она приведена и почему Легированная сталь: обобщённая формулировка Где материал не назван Общее у всех четырёх материалов Картриджные клапаны: что перечислено Как выбрать: три вопроса Чего в карточках нет Связь с остальными параметрами Карточки, из которых взяты формулировки Три материала и где они названы Материал корпуса указан в четырёх карточках каталога. Ещё в нескольких он описан обобщённо, без марки или вида сплава. Материал Где указан Цельный высокопрочный чугун клапанный блок 3217906005 Высококачественный алюминиевый сплав клапанный блок F2K32-54061 Кованая сталь марки 45 блоки клапанов гидравлической станции 5X Высокопрочная легированная сталь блоки HFX и EBA, корпус клапана SKSS-S Первые две позиции — самостоятельные блоки с развёрнутым описанием. Третья приведена внутри карточки станции, в строке про её клапанную часть. Четвёртая — обобщённая формулировка, встречающаяся в нескольких карточках. Чугун: задача выдерживать давление и удар В карточке блока 3217906005 сказано, что изделие изготовлено полностью из высокопрочного чугуна и обладает превосходной стойкостью к высокому давлению и ударам, что делает его пригодным для длительной эксплуатации с высокими нагрузками. Дальше карточка раскрывает механику этого преимущества: высокая жёсткость и отличная устойчивость к деформации чугуна эффективно поддерживают устойчивость конструкции блока, обеспечивая бесперебойную работу системы даже при высоких частотах и в сложных гидравлических контурах управления. Отдельно названа геометрия внутренних каналов: блок отличается рационально спроектированной внутренней полостью и прецизионной обработкой, что обеспечивает плавный поток масла и надёжную герметизацию, повышая скорость реакции системы и общую энергоэффективность. Про защиту сказано с оговоркой: поверхность может быть обработана антикоррозийным покрытием или фосфатированием для повышения коррозионной стойкости и адаптации к различным промышленным условиям. Слова «может быть» означают опцию, а не стандартное исполнение — в запросе её называют отдельно. Алюминиевый сплав: задача снизить массу Карточка блока F2K32-54061 построена вокруг другого аргумента: корпус из высококачественного алюминиевого сплава обладает малым весом, высокой прочностью и быстрым рассеиванием тепла. Последствия названы прямо и измеримы: это значительно снижает общий вес оборудования, повышает энергоэффективность и скорость реагирования. Там, где блок стоит на стреле или на подъёмной платформе, масса входит в расчёт устойчивости всей машины. Про внутреннюю геометрию сказано иначе, чем у чугуна: компактная конструкция блока, рациональная конструкция внутреннего масляного контура и оптимизированные каналы для жидкости минимизируют потери давления и эффективно повышают эффективность системы. Защита поверхности описана через свойство самого материала: алюминиевый сплав обладает превосходной коррозионной стойкостью, что делает его особенно подходящим для использования на открытом воздухе или во влажной среде, продлевая срок службы изделия. Дополнительно названо анодирование как опция, которая повышает коррозионную стойкость и эстетичный вид. Кованая сталь 45: где она приведена и почему Марка 45 в каталоге названа один раз — в карточке гидравлической станции 5X, в строке про её клапанную часть: станция использует блоки клапанов из кованой стали марки 45, обеспечивающие отличную устойчивость к высокому давлению и компактную конструкцию, значительно сокращающую пространство для установки. Эту деталь важно не переносить на другие позиции. Марка приведена в карточке станции, а не клапанного блока, и в разделе клапанных блоков такого указания нет. Связь с параметрами станции прослеживается: давление в системе 5X доходит до 270 бар, и это наибольшее значение в линейке станций каталога. Обоснование выбора материала в карточке построено именно вокруг устойчивости к высокому давлению. Легированная сталь: обобщённая формулировка Ещё три карточки называют материал без марки: высокопрочная легированная сталь. Это блоки HFX и EBA, а также корпус клапана SKSS-S. Обоснование везде одинаковое: прецизионная обработка и антикоррозионное или поверхностное покрытие, которые обеспечивают отличную устойчивость к давлению и адаптивность к окружающей среде. Отсутствие марки означает, что в запросе её не указывают: поле для уточнения есть, но каталог его не заполняет. Требование к конкретной марке в этом случае формулирует заказчик. Где материал не назван В нескольких карточках приведено только общее слово — высокопрочные материалы, высокопрочный сплав, высокопрочная сталь, — без вида и марки. Карточка Как сказано Блок клапанов управления стрелой высокопрочные материалы с превосходной стойкостью к давлению и коррозии Балансировочный клапан изменения вылета стрелы высокопрочные материалы Поплавковый регулирующий клапан изготовлен из высокопрочного сплава, подвергается прецизионной обработке и антикоррозийной обработке Телескопический балансировочный клапан изготовлен из высокопрочной стали и обработан антикоррозийной защитой Из этих строк следует, что материал в каталоге задан не везде. Там, где стоит обобщённая формулировка, вид сплава согласовывают отдельно — карточка для этого основания не даёт. Общее у всех четырёх материалов При всех различиях в карточках повторяется один приём: высокая точность обработки и антикоррозийная защита поверхности. Это касается и чугуна, и алюминиевого сплава, и легированной стали. Прецизионная обработка — обеспечивает герметизацию и плавность потока. Антикоррозийная обработка поверхности — фосфатирование, анодирование или покрытие в зависимости от материала. Стандартизованные монтажные интерфейсы — упрощают установку и обслуживание. Возможность установки стандартных картриджных клапанов. Четвёртый пункт стоит отдельно: он означает, что материал корпуса и функциональная начинка блока выбираются независимо. Картриджные клапаны: что перечислено В двух карточках приведены списки того, что можно установить в блок, и списки эти почти совпадают. У блока 3217906005: предохранительные, уравновешивающие и обратные клапаны. У блока F2K32-54061: балансировочные, предохранительные и обратные клапаны. У блока HFX перечислены функции иначе: клапаны регулирования давления, клапаны регулирования расхода и распределители — с оговоркой, что состав определяется конкретными требованиями к применению. Практический вывод: блок задаёт посадочные места и материал, а набор функций собирается из картриджей под задачу. Поэтому в запросе материал и состав картриджей — две разные строки. Как выбрать: три вопроса Карточки дают основание для трёх вопросов, и ответы на них определяют материал. Масса узла входит в расчёт машины? Если да — алюминиевый сплав: в карточке сказано про снижение общего веса оборудования. Узел работает при высоком давлении и ударных нагрузках? Если да — чугун: в карточке названы стойкость к давлению и ударам, жёсткость и устойчивость к деформации. Критично место установки при высоком давлении? В каталоге именно так обоснована кованая сталь 45 в карточке станции 5X. Если ни один из пунктов не подходит, карточки не дают преимущества ни одному материалу, и выбор сводится к условиям поставки, которые в каталоге не приведены. Чего в карточках нет Материальная часть описана в каталоге подробнее прочих, но и в ней есть белые пятна. Предела прочности, предела текучести и твёрдости ни для одного из материалов. Толщины стенок и расчётного запаса прочности. Диапазона рабочих температур для каждого материала. Срока службы в циклах или часах. Сравнения стоимости материалов между собой — кроме общего утверждения про сочетание устойчивости к давлению, контроля затрат и надёжности у чугуна. Цен, сроков поставки и минимального объёма заказа. Последний пункт общий для всего каталога: коммерческие условия в карточках не публикуются и согласовываются отдельно. Связь с остальными параметрами Материал не заменяет рабочие параметры. В карточках материал и числа стоят рядом и отвечают за разные вещи: давление и расход задают рабочую точку, материал — условия, в которых блок её удержит. Показательный пример из каталога: плавающий балансировочный клапан, поплавковый регулирующий клапан, поворотный амортизационный клапан и телескопический балансировочный клапан имеют одинаковый максимальный расход 60 л/мин, но описание материала в их карточках различается степенью подробности. Выбор по одному расходу здесь ничего не даёт. Карточки, из которых взяты формулировки Ниже — позиции каталога, названные в этой статье, и то, что сказано в их карточках про материал или рабочие параметры. Карточка Что приведено в карточке Клапан 3217906005 цельнометаллический высокопрочный чугун Клапан F2K32-54061 высококачественный алюминиевый сплав Гидравлическая станция 5X блоки клапанов из кованой стали марки 45; 270 бар, 2,3 л/мин Клапан HFX высокопрочная легированная сталь, гнездо T-17A Регулирующие клапаны EBA высокопрочная легированная сталь, гнездо T-11A Клапан SKSS-S высокопрочная легированная сталь, 315 бар, 40 л/мин, NG6 Клапан 922200993 высокопрочные сплавы, 350 бар, 95 л/мин Плавающий балансировочный клапан высокопрочный сплав, 240 бар, 60 л/мин Уравнительный балансировочный клапан высокопрочный сплав, 240 бар, 20 л/мин Телескопический балансировочный клапан высокопрочная сталь, 240 бар, 60 л/мин Все клапанные блоки из этого списка собраны в разделе Клапанная блок. Состав картриджей и требования к материалу согласовывают через раздел Контакты. В каталоге материал корпуса назван у четырёх позиций, и каждый раз он обоснован конкретной задачей: чугун — давлением и ударом, алюминиевый сплав — снижением массы, кованая сталь 45 — устойчивостью к высокому давлению при компактной компоновке, легированная сталь — обобщённо, без марки. Общее у всех вариантов — прецизионная обработка, антикоррозийная защита и стандартизованные интерфейсы под картриджные клапаны. Там, где материал в карточке обозначен общим словом, вид сплава согласовывают отдельно. Карточка позиции на сайте — Клапанная блок Материалы по теме Клапан 3217906005 Клапан F2K32-54061 Клапан HFX Регулирующие клапаны EBA Клапан SKSS-S Клапан 922200993 Плавающий балансировочный клапан Уравнительный балансировочный клапан Телескопический балансировочный клапан Гидравлическая станция 5X Клапанная блок Частые вопросы Где в каталоге указан материал клапанного блока? У четырёх позиций: чугун у блока 3217906005, алюминиевый сплав у блока F2K32-54061, кованая сталь марки 45 у станции 5X и обобщённая высокопрочная легированная сталь у блоков HFX, EBA и корпуса SKSS-S. Чем обоснован алюминиевый сплав? Малым весом, высокой прочностью и быстрым рассеиванием тепла: по карточке это снижает общий вес оборудования, повышает энергоэффективность и скорость реагирования. Марка 45 — это материал клапанного блока? В каталоге она приведена в карточке гидравлической станции 5X, в строке про её блоки клапанов. В разделе клапанных блоков такого указания нет. Какие картриджные клапаны перечислены? В карточке блока 3217906005 — предохранительные, уравновешивающие и обратные; в карточке блока F2K32-54061 — балансировочные, предохранительные и обратные. Приведены ли механические свойства материалов? Нет. В карточках есть качественные описания и назначение; предел прочности, твёрдость и ресурс не указаны ни для одного материала.

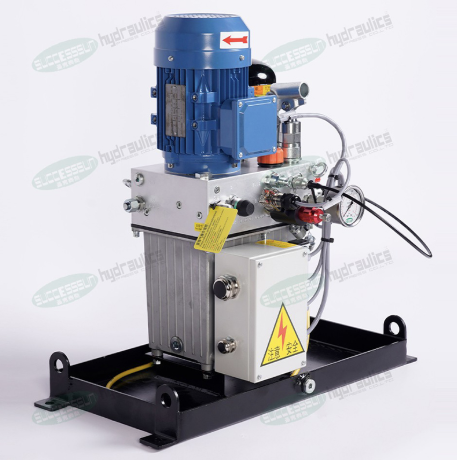

В разделе гидравлических станций каталога ООО Шанхай Санксес Гидравлика соседствуют четыре позиции с полностью приведёнными числами и одна — с частичными. Если выписать их в один ряд, становится видно, что линейка построена не «от меньшего к большему», а под разные сочетания давления и расхода. Ниже — сводная таблица по карточкам, что у этих станций общего и в чём различия, которые не видны из названия. Все значения взяты из карточек, без округлений и без переноса параметров с одной позиции на другую. Содержание Четыре станции в одной таблице Давление растёт монотонно, расход — нет Мощность: где она совпадает, а где нет Пятая станция: что в карточке не указано Три общих показателя C4 и C4H: как распределено Ручной насос: у каких станций он есть Тормозная часть: две разные схемы Материал клапанного блока: только одна строка Как читать названия в разделе Чего в карточках нет Куда это вписывается в остальной каталог Карточки раздела: полный список Четыре станции в одной таблице Числа приведены так, как они стоят в карточках. Названия даны по заголовкам страниц. Параметр ТБ M17 Двойные функции 5X Расчётное давление 120 бар 160 бар 200 бар 270 бар Расход системы 0,48 л/мин 1,8 л/мин 4,2 л/мин 2,3 л/мин Мощность двигателя 0,37 кВт 0,75 кВт 1,5 кВт 1,5 кВт Питание двигателя 690 В, 50 Гц, 4 полюса 400 В / 50 Гц, 4P 400 В / 50 Гц, 4P 400 В / 50 Гц, 4P Управляющее напряжение 24 В пост. 24 В пост. 24 В пост. 24 В пост. Уровень шума менее 55 дБ менее 55 дБ менее 60 дБ менее 60 дБ Коррозионная стойкость C4H C4H C4 C4 Ручной насос не указан 7,4 мл/ход 7,4 мл/ход 7,4 мл/ход Из таблицы видно главное: рост давления не сопровождается пропорциональным ростом расхода. Самая высоконапорная станция 5X уступает по расходу станции двойных функций при вдвое меньшей разнице в мощности двигателя. Давление растёт монотонно, расход — нет Если упорядочить четыре станции по давлению, ряд получается ровным: 120, 160, 200 и 270 бар. По расходу такой ровности нет: 0,48, 1,8, 4,2 и 2,3 л/мин. Это значит, что выбирать станцию только по давлению недостаточно. Позиция с наибольшим давлением не даёт наибольшего расхода, и наоборот: самая высокопроизводительная по расходу станция двойных функций стоит в середине ряда по давлению. Из этого же следует, что рабочая точка подбирается парой величин. В карточках пара приведена полностью, поэтому сверять нужно обе цифры, а не одну. Мощность: где она совпадает, а где нет Три двигателя из четырёх имеют разные мощности: 0,37 кВт у ТБ, 0,75 кВт у M17 и 1,5 кВт у обеих остальных. Совпадение мощности при разных давлении и расходе — не опечатка, а следствие того, что мощность определяется их произведением, а не каждой величиной по отдельности. Именно поэтому станция двойных функций и станция 5X стоят на одном двигателе, но работают в разных точках: одна даёт 200 бар при 4,2 л/мин, другая 270 бар при 2,3 л/мин. В запросе мощность двигателя называют вместе с давлением и расходом, а не вместо них: по одной мощности рабочую точку не восстановить. Пятая станция: что в карточке не указано В разделе есть ещё одна позиция — гидравлическая станция тормоз единственной функции. Её карточка построена иначе: давление, расход и мощность в ней не приведены. Там указаны напряжение управления постоянного тока 24 В, удержание давления до 24 часов, уровень шума менее 55 дБ и класс коррозионной стойкости C4, а также функция ручной блокировки электромагнитного клапана и сигнализация давления тормоза. Это не означает, что параметров у станции нет: в карточке они просто не опубликованы. Такую позицию обсуждают отдельно, а не подставляют вместо неё числа соседней модели. Три общих показателя У всех пяти станций есть группа характеристик, которые повторяются дословно. Это удобно: часть требований к объекту закрывается любой позицией раздела. Удержание давления — более 24 часов, «превосходная способность удерживать давление». Уровень рабочего шума — менее 55 дБ у ТБ, M17 и станции тормоз единственной функции, менее 60 дБ у двухфункциональной и 5X. Коррозионная стойкость — класс C4 или C4H. В карточках это сформулировано как гарантия того, что гидравлическое давление сохраняется даже при остановленном оборудовании или отключённом питании. Для тормозных применений это ключевая величина. C4 и C4H: как распределено В карточках встречаются два обозначения, и они привязаны к конкретным позициям, а не чередуются произвольно. C4H — станция ТБ и станция M17. C4 — станция двойных функций, станция 5X и станция тормоз единственной функции. Смысл обозначений в карточках раскрыт по-разному. У ТБ сказано, что класс C4H обеспечивает отличную коррозионную стойкость и адаптируемость к сложным и изменяющимся наружным и промышленным средам, продлевая срок службы оборудования. У M17 та же величина описана как пригодность для эксплуатации в суровых условиях. У двухфункциональной станции и у 5X про C4 сказано, что он подходит для различных суровых условий эксплуатации и использования на открытом воздухе. Разница между C4 и C4H в карточках не объяснена, и выводить её из обозначения не следует: в заявке указывают то, что стоит в карточке выбранной позиции. Ручной насос: у каких станций он есть В трёх карточках — M17, двухфункциональной и 5X — приведены параметры ручного насоса: производительность 7,4 мл/ход и максимальное рабочее давление 205 бар. В карточке ТБ этой строки нет. Назначение в карточках сформулировано одинаково: ручной насос упрощает ручное управление в случае отказа электрического насоса или в особых обстоятельствах, повышая безопасность и гибкость системы. Важная деталь: давление ручного насоса во всех трёх карточках одно и то же — 205 бар, хотя расчётное давление самих станций различается в два с лишним раза. Значение берётся из строки про насос и к системному давлению не относится. Тормозная часть: две разные схемы Раздел называется «гидравлические станции», но все позиции в нём — тормозные. При этом тормозная часть описана двумя разными способами. Станция Что сказано про тормоз ТБ система шпиндельного тормоза, плавное торможение; реле сигнализации давления контролирует давление в режиме реального времени M17 система шпиндельного тормоза; датчик давления контролирует давление в тормозной системе в режиме реального времени Тормоз единственной функции сигнализация давления тормоза контролирует давление гидравлического тормоза в реальном времени Двойные функции, двойные тормоза назначение задано названием; параметры тормозной части в карточке не детализированы Разница между строками существенна: в одних случаях речь о реле сигнализации, в других — о датчике давления. Это разные устройства, и карточки не дают оснований считать их взаимозаменяемыми. Материал клапанного блока: только одна строка Материал корпуса в карточках станций упомянут один раз — у станции 5X. Там сказано, что станция использует блоки клапанов из кованой стали марки 45, что даёт отличную устойчивость к высокому давлению и компактную конструкцию, значительно сокращающую пространство для установки. В остальных четырёх карточках материал не назван. Вывод о том, что они выполнены из того же материала, из карточек не следует. Для сравнения: в разделе клапанных блоков материал указан явно у двух позиций — цельнометаллический высокопрочный чугун у блока 3217906005 и высококачественный алюминиевый сплав у блока F2K32-54061. Как читать названия в разделе Обозначения ТБ, M17 и 5X в карточках не расшифрованы: пояснения к ним нет ни в одной из них. Расшифровывать их по догадке не стоит, в запросе используют написание из заголовка. Названия двух остальных позиций описательные: «тормоз единственной функции» и «двойные функции, двойные тормоза». В них число тормозных контуров задано словом, а не цифрой. Полезная привычка при заказе: называть позицию так, как она озаглавлена на странице, и добавлять строку с давлением и расходом. Совпадение того и другого снимает почти все разночтения. Чего в карточках нет Ниже — то, что отсутствует во всех пяти карточках раздела без исключения. Габаритных размеров и массы станций. Рабочего объёма бака и объёма заливаемого масла. Марки или класса вязкости рекомендуемого масла. Диапазона рабочих температур окружающей среды. Степени защиты оболочки электродвигателя и электрошкафа. Ресурса в часах и межсервисного интервала. Цен, сроков поставки, минимального объёма заказа и условий гарантии. Последний пункт — общий для всего каталога: коммерческие условия в карточках не публикуются и согласовываются отдельно. Куда это вписывается в остальной каталог Станция задаёт давление и расход для всего контура, но не управляет движением: это задача клапанных блоков, которые стоят дальше по схеме. Их рабочие параметры в карточках приведены в тех же единицах — бар и л/мин, — поэтому пару «станция — блок» сверяют напрямую, без пересчёта. Отдельно стоит раздел систем для ветроэнергетики: там задачи поставлены иначе — удержание ротора, торможение главного вала и рыскания, — и это уже не подбор по паре давление — расход, а согласование функций с системой управления турбиной. Карточки раздела: полный список В разделе Гидравлическая станция пять позиций. Ниже — все они, с тем что приведено в каждой карточке. Позиция Что приведено в карточке Гидравлическая станция ТБ 120 бар, 0,48 л/мин, 0,37 кВт, 690 В, 50 Гц, 4 полюса, менее 55 дБ, C4H Гидравлическая станция M17 160 бар, 1,8 л/мин, 0,75 кВт, менее 55 дБ, C4H, ручной насос 7,4 мл/ход двухфункциональная станция двойных тормозов 200 бар, 4,2 л/мин, 1,5 кВт, менее 60 дБ, C4, ручной насос 7,4 мл/ход Гидравлическая станция 5X 270 бар, 2,3 л/мин, 1,5 кВт, менее 60 дБ, C4, блоки клапанов из кованой стали марки 45 станция тормоз единственной функции 24 В пост., удержание давления до 24 часов, менее 55 дБ, C4, сигнализация давления тормоза Отдельная позиция из другой части каталога — Система торможения ветровой турбины. Её задачи поставлены иначе — торможение рыскания, торможение главного вала и фиксация ротора, — но опора на удержание давления та же. Смежная позиция из раздела клапанных блоков — Поворотный амортизационный клапан: его рабочие параметры 240 бар и 60 л/мин задают нагрузку на привод станции. Запрос по параметрам станции и координаты — в разделе Контакты. Линейка гидравлических станций в этом каталоге построена по давлению: 120, 160, 200 и 270 бар. Расход в том же порядке не растёт, поэтому подбирают всегда парой величин, а мощность двигателя называют дополнением к ним, а не заменой. Общее у всей линейки — удержание давления более 24 часов, уровень шума менее 55 или 60 дБ и класс коррозионной стойкости C4 или C4H. Различаются давление, расход, мощность, тормозная схема и наличие ручного насоса. Карточка позиции на сайте — Гидравлическая станция Материалы по теме Гидравлическая станция ТБ Гидравлическая станция M17 Гидравлическая станция: двойные функции, двойные тормоза Гидравлическая станция 5X Гидравлическая станция тормоз единственной функции Гидравлическая станция Система торможения ветровой турбины Система смазки и охлаждения редуктора ветровой турбины Поворотный амортизационный клапан Частые вопросы Какое давление у каждой станции? ТБ — 120 бар, M17 — 160 бар, двухфункциональная — 200 бар, 5X — 270 бар. У станции тормоз единственной функции давление в карточке не приведено. В каком порядке растёт расход? 0,48 л/мин у ТБ, 1,8 у M17, 2,3 у 5X и 4,2 у станции двойных функций: монотонного роста нет, самая высоконапорная станция уступает по расходу. Чем отличаются C4 и C4H? C4H указан у ТБ и M17, C4 — у двухфункциональной, 5X и станции тормоз единственной функции. Разницу между классами карточки не объясняют. У каких станций есть ручной насос? У M17, двухфункциональной и 5X: 7,4 мл/ход при максимальном рабочем давлении 205 бар. В карточке ТБ этой строки нет. Есть ли в карточках габариты и цены? Нет. В карточках приведены давление, расход, электрические параметры, шум и класс коррозионной стойкости; габариты, масса, объём бака и коммерческие условия отсутствуют.

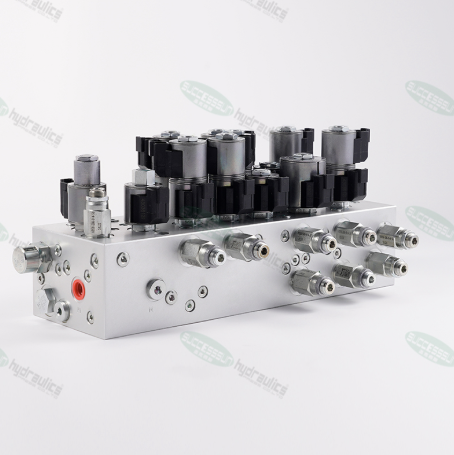

В каталоге ООО Шанхай Санксес Гидравлика есть деталь, которая повторяется из карточки в карточку и почти не привлекает внимания: соленоидный разъём. Там, где он указан, стоит одно и то же обозначение — DEUTSCH DT04-2P. Там, где указано напряжение, встречаются ровно три значения: 12, 20 и 24 В постоянного тока. Ниже — по каким карточкам это распределено, что именно написано про интерфейс в каждой из них и почему в запросе стоит называть не только сам клапан, но и электрическую часть. Все значения взяты из карточек каталога, без дополнений. Содержание Один разъём на четырёх разных изделиях Как интерфейс описан в каждой карточке IP67 и вибростойкость 15G: где это написано 12 В постоянного тока ±15 % 20 В постоянного тока: две карточки, две формулировки 24 В постоянного тока: только гидравлические станции Питание двигателя: 400 В и 690 В Откуда взялись три напряжения Что указать в запросе по электрической части Чего в карточках нет Связь с остальным каталогом Карточки, по которым собрана сводка Один разъём на четырёх разных изделиях Обозначение DEUTSCH DT04-2P встречается в карточках, которые описывают совсем разные по функции изделия: блок управления стрелой, двойной блок клапанов платформы, поплавковый регулирующий клапан и регулирующий клапан 7736. Ни в одной из этих карточек не назван какой-либо другой тип разъёма. Для составителя заявки это удобно: электрическая часть у этих позиций унифицирована, и кабельная арматура подбирается один раз, а не под каждый узел отдельно. Но из этого не следует, что унифицировано питание — как раз напряжение в этих же карточках различается. Как интерфейс описан в каждой карточке Формулировки отличаются, и разница между ними не случайна: в одних случаях акцент сделан на совместимости, в других — на условиях эксплуатации. Карточка Что сказано про разъём Блок клапанов управления стрелой стандартный интерфейс DEUTSCH DT04-2P, обеспечивает простоту установки и надёжное соединение Двойной блок клапанов платформы стандартный разъём соленоида DEUTSCH DT04-2P, надёжное и удобное электрическое подключение Поплавковый регулирующий клапан стандартный соленоидный разъём DEUTSCH DT04-2P, надёжное и стабильное соединение, упрощает монтаж и обслуживание на месте 7736 регулирующий клапан разъём DEUTSCH DT04-2P со степенью защиты IP67 и вибростойкостью 15G Только в карточке 7736 к названию разъёма добавлены числовые характеристики оболочки и стойкости к вибрации. В остальных трёх приведено только обозначение, поэтому распространять IP67 и 15G на них нельзя: в их карточках этих величин нет. IP67 и вибростойкость 15G: где это написано В карточке 7736 перечень защитных мер построен как три уровня. Третий уровень сформулирован так: вся система использует разъём DEUTSCH DT04-2P со степенью защиты IP67 и вибростойкостью 15G, что исключает риск отказа электронного управления. Практический смысл этих двух величин в том, что они задают условия, при которых соединение сохраняет работоспособность: пыль и вода с одной стороны, постоянная вибрация на стреле — с другой. Оговаривать это стоит отдельно: если изделие ставят на узел с интенсивной вибрацией, в запросе называют не только тип разъёма, но и требуемую степень защиты и вибростойкость. По умолчанию это карточка не подразумевает. 12 В постоянного тока ±15 % Самая многочисленная группа. В карточках блока клапанов управления стрелой, двойного блока клапанов платформы, поплавкового регулирующего клапана и балансировочного клапана изменения вылета стрелы указано управляющее напряжение 12 В постоянного тока с допуском ±15 %. В карточке блока клапанов управления стрелой к этому добавлено пояснение: значение обеспечивает высокую совместимость. В карточке регулирующего клапана подъема та же величина описана иначе — как широкий диапазон напряжений, позволяющий адаптироваться к колебаниям напряжения аккумуляторной батареи транспортного средства. Допуск ±15 % — это и есть тот запас, ради которого значение указано не одной цифрой, а диапазоном. Он покрывает просадку бортовой сети при пуске и под нагрузкой. 20 В постоянного тока: две карточки, две формулировки В карточке клапана 7305 управляющее напряжение составляет 20 В постоянного тока, совместимо с основными электрическими системами подъёмных рабочих платформ, обеспечивая отзывчивость и точность управления. В карточке 7736 та же величина приведена с допуском: диапазон управляющего напряжения 20 В постоянного тока ±15 % компенсирует колебания напряжения в бортовой сети автомобиля. Разница между «20 В» и «20 В ±15 %» в карточках зафиксирована именно так, и её стоит переносить в заявку дословно: по первой величине допуск не обозначен, по второй — задан явно. 24 В постоянного тока: только гидравлические станции Третье значение — постоянный ток 24 В — встречается в карточках гидравлических станций: ТБ, M17, тормоз единственной функции, двойные функции двойные тормоза и 5X. Ни в одной карточке клапанного блока оно не указано. Формулировка устойчива: управляющее напряжение постоянного тока 24 В обеспечивает точное и надёжное управление гидравлической системой. В карточке станции 5X добавлено слово «электрическое» — речь идёт о цепи управления, а не о силовом питании. Это важно не перепутать: в тех же карточках рядом стоят параметры электродвигателя, и они относятся к другому напряжению и другому роду тока. Питание двигателя: 400 В и 690 В Силовая часть в карточках станций приведена отдельно от цепи управления, и значения там на два порядка выше. Карточка Двигатель Питание Гидравлическая станция ТБ 0,37 кВт 690 В, 50 Гц, 4 полюса Гидравлическая станция M17 0,75 кВт 400 В / 50 Гц, 4P Двойные функции, двойные тормоза 1,5 кВт 400 В / 50 Гц, 4P Гидравлическая станция 5X 1,5 кВт 400 В / 50 Гц, 4P Одно значение выделяется: станция ТБ указана на 690 В, тогда как три другие — на 400 В. Это не опечатка, которую можно поправить при заказе, а параметр карточки, и его нужно вынести в заявку отдельной строкой. Откуда взялись три напряжения Каталог не даёт прямого объяснения, почему применены три разных значения. Но карточки позволяют видеть разделение по типу изделия, и оно устойчивое. 12 В постоянного тока — карточки блоков и клапанов для подъёмных рабочих платформ. 20 В постоянного тока — карточки функционального блока 7305 и регулирующего клапана 7736. 24 В постоянного тока — карточки гидравлических станций. Ни одна карточка не содержит утверждения о взаимозаменяемости этих значений. Поэтому подбирать напряжение «по похожему изделию» нельзя: источник задаёт изделие, а не наоборот. Что указать в запросе по электрической части Полный набор полей собирается из карточек напрямую, без догадок. Род тока и значение напряжения управления — 12, 20 или 24 В постоянного тока. Допуск, если он задан в карточке: ±15 %. Тип соленоидного разъёма — DEUTSCH DT04-2P. Степень защиты и вибростойкость, если изделие ставится на вибронагруженный узел. Род тока, напряжение и частота питания электродвигателя — для станций отдельной строкой. Число полюсов двигателя, указанное в карточке как 4P или 4 полюса. Пятый и шестой пункты нужны только для станций. Для клапанных блоков в карточках силового электродвигателя нет, и добавлять его в заявку нечего. Чего в карточках нет Эта часть нужна, чтобы запрос не строился на предположениях. Перечисленного ниже в карточках нет, и добавлять его неоткуда. Длины кабельных сборок и их исполнения: ни одна карточка не приводит кабельной части. Тока потребления катушки в амперах или ваттах. Допустимого диапазона температур для разъёма — указание на вибростойкость есть только у изделия 7736. Степени защиты IP для изделий, кроме 7736. Цен, сроков поставки, минимального объёма заказа и условий гарантии. Последний пункт общий для всего каталога: коммерческие условия в карточках не публикуются и согласовываются отдельно. Связь с остальным каталогом Если электрическая часть уже выбрана, дальше задача сводится к гидравлической: давление, расход и материал корпуса. Первые два параметра — рабочая точка изделия, третий определяет, где его можно ставить и как долго оно продержится на открытом воздухе. В карточках каталога эти параметры заданы не диапазонами, а конкретными числами, и это упрощает подбор: расхождение между соседними позициями видно сразу, без дополнительных расчётов. Карточки, по которым собрана сводка Ниже — полный перечень позиций каталога, названных выше, с параметрами из их карточек. У каждой приведены давление, расход и значение напряжения управления. Карточка Давление и расход Напряжение управления Блок клапанов управления стрелой 240 бар, 15 л/мин 12 В пост. ±15 % Двойной блок клапанов платформы 220 бар, 11 л/мин 12 В пост. ±15 % Поплавковый регулирующий клапан 220 бар, 60 л/мин 12 В пост. ±15 % Балансировочный клапан изменения вылета стрелы 240 бар, 40 л/мин 12 В пост. ±15 % Регулирующий клапан подъема 57 л/мин 12 В пост. ±15 % Клапан 7305 207 бар, 20 л/мин 20 В пост. 7736 регулирующий клапан 207 бар, 20 л/мин 20 В пост. ±15 % Клапан SKSS-S 315 бар, 40 л/мин не приведено Гидравлическая станция ТБ 120 бар, 0,48 л/мин 24 В пост. Гидравлическая станция 5X 270 бар, 2,3 л/мин 24 В пост. Все перечисленные позиции, кроме двух последних, собраны в разделе Клапанная блок. Отдельно стоит Система торможения ветровой турбины: в её карточке задача сформулирована через торможение рыскания, торможение главного вала и фиксацию ротора, а не через давление и расход. Координаты для запроса и адрес производственной площадки приведены в разделе Контакты. Электрическая часть в этом каталоге стандартизована по разъёму и разделена по напряжению. Разъём один — DEUTSCH DT04-2P, значения три — 12, 20 и 24 В постоянного тока, и каждое привязано к своему типу изделия. Этого достаточно, чтобы запрос был точным: нужно только перенести в него значения из карточки дословно, вместе с допуском и отдельной строкой про питание двигателя. Полные параметры по каждой позиции, включая давление, расход и материал корпуса, приведены в карточках каталога. Карточка позиции на сайте — Клапанная блок Материалы по теме Блок клапанов управления стрелой Двойной блок клапанов платформы Поплавковый регулирующий клапан Балансировочный клапан изменения вылета стрелы Регулирующий клапан подъема Клапан 7305 7736 регулирующий клапан Клапан SKSS-S Клапанная блок Гидравлическая станция ТБ Гидравлическая станция 5X Система торможения ветровой турбины Частые вопросы Какой разъём указан в карточках? Стандартный соленоидный разъём DEUTSCH DT04-2P — в карточках блока клапанов управления стрелой, двойного блока клапанов платформы, поплавкового регулирующего клапана и изделия 7736. Где указаны IP67 и вибростойкость 15G? Только в карточке 7736 регулирующего клапана. В остальных трёх карточках приведено лишь обозначение разъёма, без величин защиты и вибростойкости. Какие напряжения управления встречаются? Три: 12 В постоянного тока ±15 %, 20 В постоянного тока (с допуском ±15 % в карточке 7736) и 24 В постоянного тока. Какое питание у электродвигателей станций? ТБ — 690 В, 50 Гц, 4 полюса; M17, двойные функции и 5X — 400 В / 50 Гц, 4P. Мощность указана как 0,37 кВт, 0,75 кВт, 1,5 кВт и 1,5 кВт соответственно. Указаны ли в карточках цены и сроки? Нет. В карточках приведены электрические и гидравлические параметры; коммерческие условия согласовываются отдельно.
